LS2AQBB

LS2AQBB

딥 자 외 LED 볼
  • 제품 특성:신뢰성 이 높 고 수명 이 길 며 친 환경 에너지 절약, 빛 의 각도 가 큰 & nbsp;

  • 응용 분야:살균 소독, 의료 용 광 요법, 광학 센서, 생물 분석 / 검 측

260~280 nm

파장

10~25 mW

광 전력

100 mA

전류.

120°

노출 각

3535

밀봉 하 다.

0.1V/bin

전압 세그먼트

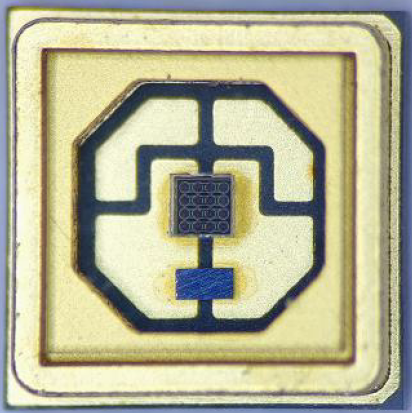

  • 제품 사진
  • LS2AQBBLS2AQBB
  • 부속품 구조
  • LS2AQBB


    LS2AQBB

    회로 연결

    LS2AQBB

    추천 용접 판


    • 하나의 부속품 에는 두 개의 다른 종류의 칩 이 포함 되 어 있 는데, 각각 UVC 와 제 너 다이오드 이다.그 중에서 제 너 다이오드 가 UVC 에 ESD 보호 역할 을 한다.

    • 위의 그림 에서 보 듯 이 ① 은 양극 이 고 ③ 은 음극 이 며 ② 는 방열 용접 판 이다.

    • 도면 단위: mm
    • 패 키 징: 3535 패 키 징, 외형 사이즈: 3.5 × 3.5 × 1.55 (L × W × H) [단위: mm]
    • 패 키 징 재질: 질화 알루미늄 세라믹 브래킷, 평면 렌즈
    • 패 키 징 칩 수량: 1 pcs
    • 별도의 설명 이 없 는 한 치수 의 공차 는 ± 0.20 mm 이다
  • 광 전 특성 화 매개 변수
  • UVC 광전기 파라미터 와 SPEC 범위 (@ 100 mA, Ta = 25 ℃, RH = 30%)

    Item Symbol Min. Typ. Max. Bin Unit
    피크 파장 λp 260 / 280 문건 과 같다. nm
    광 전력 P0 10 / 25 / mW
    작업 전압 Vf 5 / 7 0.1 V
    구동 전류 If / 100 / / mA
    최대 작 동 전류 Ifmax / 160 / / mA
    노출 각 1/2 / 120 / / deg.
    파도 의 높이 가 반 쯤 넓다. Δλ / 12 / / nm
    열 저항 RΘj-b / 15 / / ℃/W
    • 이 수치 들 은 스펙트럼 분석 기와 적분 구 측정 시스템 에 의 해 측정 된다.공차 다음 과 같다: 작업 전압 (Vf): ± 2%; 광 전력 (P0): ± 10%; 피크 파장 (955 ℃)p):±3.0 nm
    • 모든 LED 는 우리 의 설비 에 의 해 테스트 되 지만 테스트 장비 의 조건 에 따라 일부 값 이 약간 다 를 수 있 습 니 다.

    파장 범위

    기어 포지션 W01W02
    파장 (nm) 260~270270~280

    광 전력 범위

    기어 포지션 P053P054P055
    광 전력 (mW) 10~1515~2020~25

    전압 범위

    기어 포지션 V11V12V13V14V15V16
    전압 (V) 5.0~5.15.1~5.25.2~5.35.3~5.45.4~5.55.5~5.6
    기어 포지션 V17V18V19V1AV1BV1C
    전압 (V) 5.6~5.75.7~5.85.8~5.95.9~6.06.0~6.16.1~6.2
    기어 포지션 V1DV1EV1FV1GV1HV1I
    전압 (V) 6.2~6.36.3~6.46.4~6.56.5~6.66.6~6.76.7~6.8
    기어 포지션 V1JV1K
    전압 (V) 6.8~6.96.9~7.0

    저장 및 사용 환경 조건

    Item Symbol Unit Value
    사용 온도 TOPR -30 ~ +60
    저장 온도 TSTG -40 ~ +100
    • 광 출력 이란 적분 구 를 사용 하여 수집 한 총 광 출력 을 말한다.
    • 모든 데 이 터 는 딥 퍼 플 로 테 크 놀 로 지 측정 기 구 를 바탕 으로 얻 은 결과 로 그 정방 향 전압, 피크 파장, 방사 전력 측정 오 차 는 ± 0.2V, ± 3nm 와 ± 10% 로 전류 주입 의 증 가 는 온도 상승 을 초래 할 수 있다.LED 조명 주의 광 감 소 는 빨 라 지고 사용 수명 은 단축 되 며, 상기 극한 범위 이외 의 조건 에서 테스트 하거나 사용 할 경우 부속품 의 신뢰성 에 영향 을 주 고 영구적 인 손상 을 초래 할 수 있다.
    • 본 제품 은 사용 할 때 좋 은 방열 환경 이나 냉각 시스템 을 제공 하여 가장 좋 은 사용 효 과 를 얻 는 것 을 권장 합 니 다.
  • 광 전 파라미터 도식
  • LS2AQBB
    • 상기 테스트 데 이 터 는 딥 퍼 플 과학기술 에서 기원 되 고 샘플링 상황 에 따라 실제 곡선 에 어느 정도 차이 가 있 을 것 이다.
  • 환류 용접
  • 환류 용접 Reflow soldering proil
    • 패 치 는 고온 주석 고약 을 사용 하여 환류 용접 을 해 야 한다.피크 온 도 는 260 ℃ 이상 이 어야 한다.피크 타임 은 10 초 안에 제어 하고 환류 시간 은 5 분 이상 이 어야 한다.
    • 환류 용접 은 한 번 이상 해 서 는 안 된다.
    • 딥 퍼 플 LED 를 용접 한 후 에는 수리 하 는 것 을 권장 하지 않 으 며, 수리 가 불가피 할 경우 에는 반드시 쌍 두 인두 를 사용 해 야 하 며, 조심스럽게 조작 하 는 동시에 제품 자 체 를 손상 시 키 지 않도록 해 야 한다.
    • 용접 할 때 가열 과정 중 깊 은 자외선 LED 에 압력 을 가 하지 마 십시오.
    • 7 온도 이상 의 대류 식 용접 기 를 사용 하 는 것 을 권장 합 니 다.

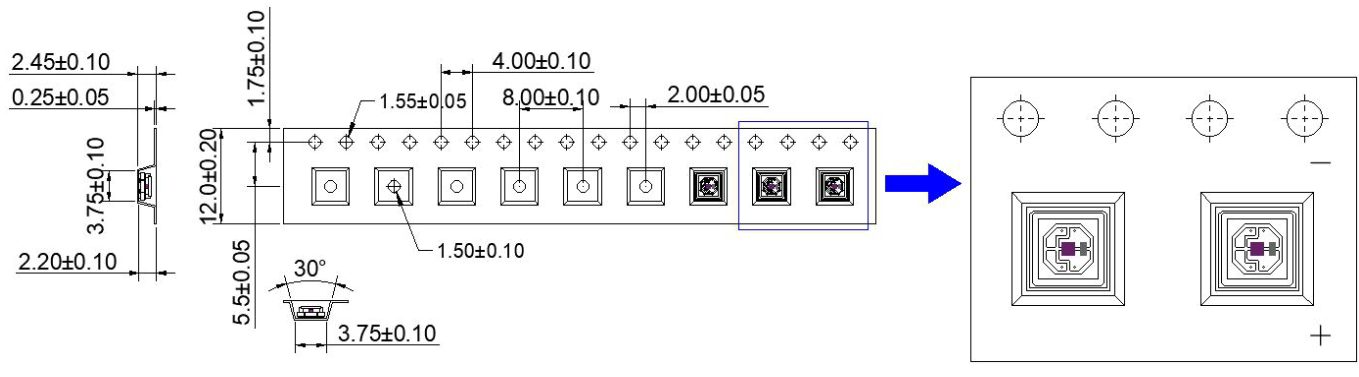

  • 포장 규범
  • 포장 설명

    탑재 하 다.
    돌 돌 림 판
    알루미늄박 포대 포장
    • 캐리어 외 경사 각 은 1mm / 100 mm 이상 이 어야 하고 길 이 는 250 mm 이다.
    • 모든 사 이 즈 는 EIA - 481 - B 요구 에 부합 합 니 다.
    • 재료: 전기 전도 폴리 스티렌 계 플라스틱.

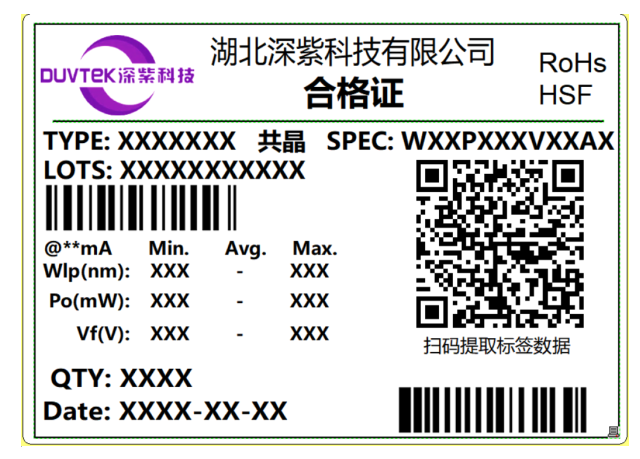

    라벨 설명

    상표. 뜻 을 해석 하 다.

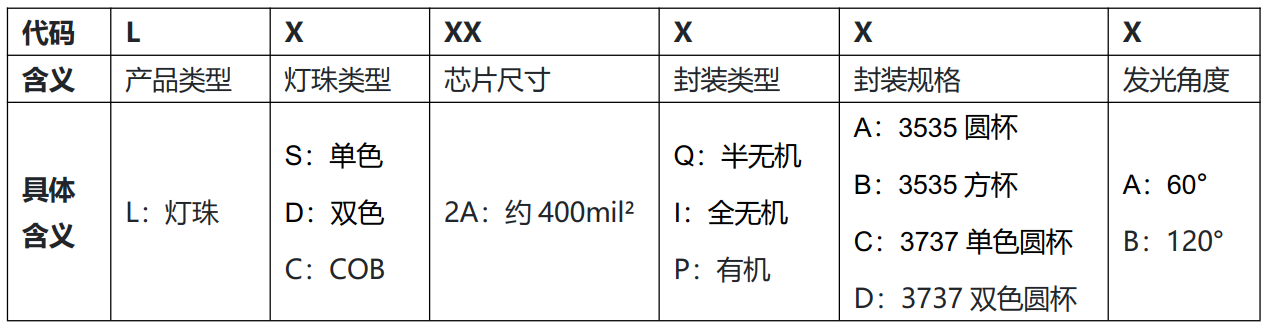

    TYPE
    SPEC WXXXXXXXXXA1, 구체 적 인 의 미 는 SPEC 범위 참조
    LOTS 배치 번호
    QTY 수량.
    Date 날짜.
  • 신뢰 도 테스트
  • 테스트 항목 실험 조건 표준. 실효 비율
    일반 구동 T = 25 ℃, 표정의 전류, 지속 적 으로 1000 시간 밝 히 기 데 드 라이트 0/35
    냉 열 충격 - 40 - 120 ℃ 냉 열 충격 500 회 순환, 15min / cy cle 데 드 라이트 0/35
    환류 용접 피크 온도 < 170 ℃, 10 온도 구역 환류 로, 1 회 데 드 라이트 0/100
    정전기 방지 R=1.5kΩ, C=100pF,Voltage level=2kV 데 드 라이트 0/10
  • 사용 조건
    • LED 는 유황, 염소 가스, 프 탈 레이트 등 유해 물질 과 직접적 으로 접촉 하 는 것 을 피해 야 한다.
    • 조작 과 저장 기간 에는 부식 성 가스 에 노출 되 는 것 을 피해 야 한다.
    • 은도금 금속 부품 은 최종 제품 내부 에서 배출 되 는 부식 성 기체의 영향 을 받 을 뿐만 아니 라 외부 환경 에 침투 한 기체의 영향 도 받는다.
    • 응결 을 초래 할 수 있 는 돌발 환경 온도 변화 나 높 은 습도 등 극단 적 인 환경 을 피해 야 한다.
  • 세탁 주의사항
    • 브러시 로 세척 하거나 유기 용제 (아세톤, TCE 등) 로 세척 하지 마 십시오. 그렇지 않 으 면 LED 수지 가 손상 될 수 있 습 니 다.
    • 다음 과 같은 조건 에서 이소 프로필 알코올 (IPA) 은 LED 를 청결 하 게 하 는 데 추천 하 는 용제 이다.
    • 청결 조건: IPA, 최고 25 ℃.× 60 초 이내
    • 초음파 로 청결 을 권장 하지 않 습 니 다.
    • 테스트 는 LED 를 손상 시 키 지 않도록 실제 청결 과정 과 함께 진행 해 야 한다.
  • 열 관리 조건
    • 열 관 리 는 딥 자외선 LED 패키지 냉각 성능 에서 가장 중요 한 부분 이다.
    • 처음부터 라 도 제품 의 냉각 설 계 를 진지 하 게 고려 해 야 한다.
    • 발열량 과 입력 공률 간 의 협동 효율 은 회로 기 판 열 저항 및 LED 구조 와 기타 구성 요소 밀도 의 영향 을 받는다.
    • 딥 자외선 LED 는 열전도 가 높 은 금속 PCB 에 용접 해 야 한다.또는 딥 자 외 LED 와 금속 PCB, 대 용량 라디에이터 (Heat Block), 미니 (공기 또는 물 냉각기 등 을 조합 해서 사용 하 십시오.
    • LED 모듈 이나 시스템 을 설계 하여 LED 패 키 징 의 온도 가 최대 결 온 (TJ) 을 초과 하지 않도록 하 십시오.
  • 정전기 방전 (ESD)
    • LED 는 정전기 나 파동 전압 과 전류 에 민감 하 다.정전기 방전 은 LED 칩 을 손상 시 킬 수 있다.그리고 LED 패키지 수명 의 신뢰성 에 도 영향 을 미친다.LED 를 처리 할 때 다음 과 같은 ESD 조 치 를 적 극 추천 합 니 다: 1) 손목 끈, 정전기 방지 옷, 발 에 장갑 을 착용 하 십시오.2) 접지 또는 정전기 방지 용 마루 칠, 접지 또는 파도 보호 용 워크스테이션 설비 또는 전원, 펄스 발생 기, 전류 / 전압 구동 회로 등 도 구 를 설치 하 십시오.3) ESD 보호 - 테이블 / 테이블, 전기 전도성 재료 로 만 든 매트.
    • 제품 조립 에 사용 되 는 모든 설비, 설비 와 기 계 는 접지 가 필요 하 다.상업 제품 의 설 계 는 심사 후 폭풍 보 호 를 신청 하 십시오.
    • 만약 에 도구 나 설비 에 유리 나 플라스틱 등 절연 재 료 를 포함 하고 있 으 면 다음 과 같은 조 치 를 취 하 는 것 을 강력 히 권장 합 니 다. 1) 전기 전도성 재료 로 정전 하 를 흩 어 뜨리 고 2) 수분 이 전 하 를 발생 하 는 것 을 방지 합 니 다. 3) 이온 환풍기 (이온 발생 기) 를 삽입 하여 전 하 를 중화 시 킵 니 다.
    • 고객 이 수행 할 때 LED 가 ESD 에 의 해 훼손 되 었 는 지 확인 하 는 것 을 권장 합 니 다.저 전류 (≤ 1.0mA) 에서 정방 향 전압 검 측 (측정) LED 손상 을 감지.
    • ESD 가 손 상 된 LED 는 저전압 하에 서 전 류 를 발생 시 킬 수 있다.* 고장 기준: If = 0.5mA 시 Vf < 4.0V。
  • 인체 보호
  • 인체 보호
    • 모든 조립 공, 감시자 와 방관자 가 눈 과 피 부 를 보호해 야 한다.
    • 육안 관찰 금지 (현미경 포함) 및 조작 중 노출 처리 딥 자외선 LED;
    • 깊 은 자외선 은 오염 물질 에 쉽게 흡수 되 므 로 깊 은 자외선 램프 의 광학 구 조 를 만 지지 마 십시오.
    • 본 제품 은 습 민감 성 제품 이 므 로 보관 온도 18 ℃ ~ 30 ℃, 습도 30% ~ 60%, 밀봉 보존 을 권장 합 니 다. 제품 의 품질 을 확보 하기 위해 아웃 소 싱 백 이 열 리 지 않 을 경우 출하 후 1 년 이내 에 사용 하 는 것 을 권장 합 니 다. 아웃 소 싱 백 이 열 리 면 24 시간 내 에 사용 하고 24 시간 이 지나 면 다시 밀봉 하여 보관 해 야 합 니 다. 다음 에 사용 하기 전에 제 습 조 치 를 취해 야 합 니 다. 온도: 65 ℃: 5H.
